Fundamentos del Diseño de Plantas de Tratamiento de Agua
Cuando diseñamos una planta de tratamiento de agua, nunca empezamos solo con el equipo. Empezamos con el agua, la capacidad requerida y el objetivo final de calidad del agua. Estos tres factores moldean casi cada decisión de diseño.
Una buena planta debe manejar el flujo normal, el flujo máximo y la demanda futura. También debe eliminar los contaminantes adecuados sin hacer que el sistema sea demasiado complejo. En nuestra experiencia, los diseños simples y bien equilibrados suelen funcionar mejor que los sistemas sobredimensionados.
Entonces,¿qué es una planta de tratamiento de agua?En términos simples, es un grupo de procesos que tratar el aguay la hacen adecuada para un uso específico. Ese uso puede implicar agua potable, industria, riego o descarga ambiental. La OMS también subraya que la seguridad del agua depende de la gestión de riesgos desde la fuente hasta el consumidor.
¿Qué hace una planta de tratamiento de agua?
Una planta de tratamiento de agua utiliza varios pasos de tratamiento para eliminar contaminantes del agua cruda. Estos contaminantes pueden incluir sólidos suspendidos, microorganismos, metales, materia orgánica y productos químicos no deseados.
¿Qué es una planta de tratamiento de agua?
Cuando la gente pregunta qué hace la planta de tratamiento de agua, a menudo esperan una respuesta simple. Sin embargo, una planta puede realizar muchas tareas a la vez. Puede clarificar el agua, reducir sustancias nocivas, controlar microbios y mejorar el sabor u olor.
El diseño depende en gran medida de la fuente. El agua superficial suele contener más partículas suspendidas y materiales orgánicos. El agua subterránea puede contener niveles más altos de hierro, manganeso o minerales disueltos.
Por ejemplo, un proceso típico de tratamiento de agua potable puede incluir:
Cribado
Coagulación
Floculación
Sedimentación
Filtración
Desinfección
Ajuste de pH
Almacenamiento y distribución
La EPA describe la filtración, la floculación, la sedimentación y la desinfección como procesos comunes para los sistemas de agua superficial.
¿Cuáles son los pasos de una planta de tratamiento de agua?
la respuesta a¿cuáles son los pasos de una planta de tratamiento de agua?depende de la calidad del agua cruda. Aun así, la mayoría de los sistemas convencionales siguen un tren de tratamiento lógico.
Primero, las rejillas eliminan los desechos grandes. A continuación, la dosificación química ayuda a que las partículas pequeñas formen flóculos más grandes. Un tanque de sedimentación permite luego que estas partículas se asienten.
Después de la clarificación, los filtros eliminan las partículas más finas. Finalmente, la desinfección controla los microorganismos antes de que el agua tratada entre al almacenamiento o a la distribución.
Comience con la capacidad y el caudal
La capacidad representa cuánta agua debe manejar la planta. Los diseñadores normalmente expresan el caudal como m³/h, m³/d, L/s o MGD.
Calcule el caudal promedio y el caudal máximo
Recomendamos calcular varios valores de caudal en lugar de usar un solo número.
Un conjunto básico de diseño puede incluir:
Caudal medio: Qavg
Caudal máximo diario: Qmax,d
Caudal máximo horario: Qpeak,h
Caudal futuro de diseño: Qfuture
Por ejemplo, una planta puede recibir 10.000 m³/día en promedio. Su demanda máxima podría alcanzar los 15.000 m³/día. Diseñar solo para 10.000 m³/día podría generar problemas durante períodos de alta demanda.
El caudal máximo también importa en instalaciones de tratamiento de aguas residuales. La EPA señala que la entrada y la infiltración de aguas pluviales pueden superar la capacidad de tratamiento existente.
Permita espacio para el crecimiento futuro
Rara vez recomendamos diseñar una planta solo para la demanda actual. La población, los procesos industriales y el uso del agua pueden cambiar rápidamente.
Una fórmula de planificación simple se ve así:
Qfuturo = Qactual × (1 + tasa de crecimiento)ⁿ
Aquí, norte representa el período de planificación en años.
Los ingenieros también deben considerar la redundancia de equipos. Una bomba averiada no debería detener toda la planta. Los diseños confiables a menudo incluyen bombas de respaldo, filtros en paralelo y múltiples tanques de tratamiento.
Construya la cadena de tratamiento adecuada
Una cadena de tratamiento conecta varios procesos unitarios en secuencia. Cada etapa resuelve un problema diferente de calidad del agua.
Tratamiento Primario y Clarificación
En los sistemas de aguas residuales, el tratamiento primario elimina principalmente sólidos sedimentables y flotantes. Un tanque de sedimentación utiliza la gravedad para separar estos materiales.
La siguiente etapa a menudo proporciona tratamiento secundario. Los procesos biológicos utilizan microorganismos para reducir la materia orgánica y los sólidos suspendidos. Un tanque de aireación a menudo suministra oxígeno para esta actividad biológica.
La EPA identifica el cribado, la clarificación primaria, el tratamiento biológico secundario y la desinfección como pasos comunes en las plantas municipales de aguas residuales.
Coagulación, Floculación y Filtración
Los sistemas de agua potable a menudo utilizan la coagulación antes de la sedimentación. Los productos químicos neutralizan las cargas de las partículas y ayudan a que las partículas pequeñas formen flóculos más grandes.
Cloruro férrico proporciona una opción común de coagulación. El alumbre, los polímeros y otros coagulantes también pueden servir para condiciones específicas del agua. Sin embargo, los operadores deben seleccionar los productos químicos mediante pruebas de jarras y análisis de la calidad del agua.
La secuencia básica se ve así:

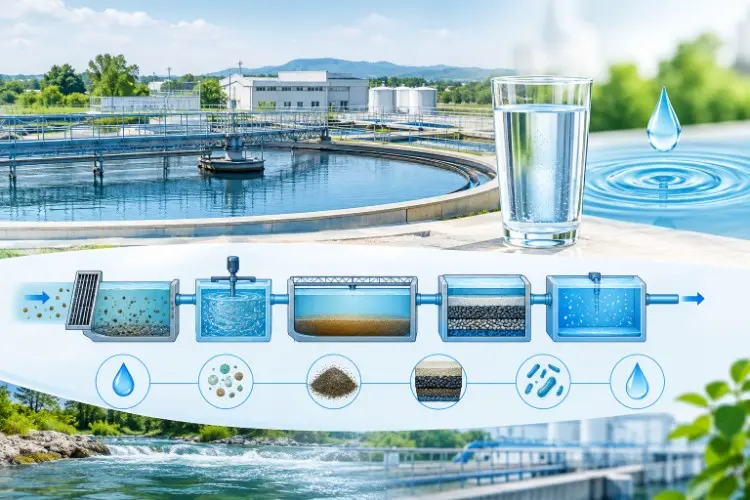

Agua cruda → Coagulación → Floculación → Sedimentación → Filtración → Desinfección
Esta secuencia funciona bien porque cada etapa prepara el agua para la siguiente. La EPA también explica que la coagulación y la floculación ayudan a eliminar materiales coloidales inorgánicos y orgánicos.
Diseñar en torno a la calidad del agua
La calidad del agua debe guiar el proceso de tratamiento. Nunca debemos seleccionar el equipo primero y probar el agua después.
Probar primero el agua cruda
Un estudio adecuado del agua cruda debe incluir parámetros clave como:
Parámetro |
Preocupación común |
Turbidez |
Partículas en suspensión |
pH |
Control químico |
SST |
Carga de sólidos |
DQO |
Contaminación orgánica |
DBO |
Orgánicos biodegradables |
Amoníaco |
Contaminación por nutrientes |
Hierro |
Color y depósitos |
Manganeso |
Color y sabor |
Microbios |
Riesgo para la salud |
Dureza |
Incrustaciones |
COT |
Carbono orgánico |
El objetivo final depende de la aplicación.Tratamiento de agua potablenecesita controles sanitarios mucho más estrictos que muchas aplicaciones industriales.
Las directrices actuales de la OMS enfatizan objetivos basados en la salud, la gestión de riesgos y la vigilancia de la calidad del agua potable.
Empareja cada contaminante con un proceso
Diferentes contaminantes requieren diferentes barreras. Un filtro no puede resolver todos los problemas. Asimismo, la desinfección no puede eliminar metales pesados ni la mayoría de las sales disueltas.
Por ejemplo:
Turbidez → coagulación y filtración
Sólidos en suspensión → sedimentación
Materia orgánica → tratamiento biológico o adsorción
Hierro → oxidación y filtración
Dureza → ablandamiento
Patógenos → desinfección
Sales disueltas → membranas o intercambio iónico
Este enfoque hace que el tren de tratamiento sea más fácil de entender y operar.
Diseño químico y de desinfección
Los sistemas químicos merecen especial atención porque los errores de dosificación pueden afectar a toda la planta.
Control de dosificación y tiempo de contacto
Los operadores deben controlar la dosificación química según el caudal y la calidad del agua. Una relación básica de dosificación es:
Dosis química (mg/L) = tasa másica (mg/min) ÷ caudal (L/min)
La dosis real debe provenir de pruebas, regulaciones y requisitos del proceso.
Para la desinfección, el tiempo de contacto también importa. Los diseñadores a menudo consideran CT, donde:
CT = concentración de desinfectante × tiempo de contacto
Un sistema de hipoclorito de sodio puede proporcionar desinfectante in situ para aplicaciones de agua y aguas residuales. Nuestro enfoque en Shandong Shine Health se centra en la generación in situ y la dosificación controlada. Esto puede reducir la dependencia del transporte de productos químicos a granel y simplificar la gestión del suministro.
También recomendamos monitorear el pH porque la química del cloro cambia con el pH. Un buen control ayuda a mantener un rendimiento de desinfección estable.
Las plantas de aguas residuales necesitan planificación adicional
No todas las plantas de tratamiento de agua purifican agua para beber. Muchas plantas tratan aguas residuales antes de su descarga o reutilización.
Cómo difieren los procesos de tratamiento de aguas residuales
Típicos procesos de tratamiento de aguas residuales pueden incluir:
Cribado preliminar
Desarenado
Tratamiento primario
Tratamiento secundario
Tratamiento terciario
Desinfección
Tratamiento de lodos
El tratamiento biológico secundario a menudo requiere un control cuidadoso del oxígeno. El tanque de aireación puede consumir energía significativa, por lo que un mal control del flujo de aire puede aumentar los costos operativos.
El tratamiento avanzado puede dirigirse a nitrógeno, fósforo, patógenos o contaminantes traza. Por lo tanto, las plantas de tratamiento incluyen diferentes tecnologías según el objetivo de descarga o reutilización.
Diseño para una operación diaria confiable
Una planta técnicamente correcta puede fallar si los operadores no pueden gestionarla fácilmente. Creemos que la operación práctica debe guiar el diseño desde el principio.
Añadir monitoreo y respaldo
Un diseño confiable debe monitorear puntos importantes a lo largo del tren de tratamiento.
Instrumentos útiles incluyen:
Medidores de flujo
Sensores de pH
Turbidímetros
Manómetros
Sensores de nivel
Analizadores de desinfectante residual
Sensores de oxígeno disuelto
Medidores de conductividad
La automatización puede conectar estas mediciones a alarmas y sistemas de control. Sin embargo, aún recomendamos verificaciones manuales. Los sensores pueden fallar, y el agua tiene la curiosa costumbre de ignorar nuestras hojas de cálculo.
Piense en la energía y los lodos
El uso de energía puede convertirse en un costo operativo importante. Bombas, sopladores, mezcladores y sistemas de membranas consumen electricidad.
Los lodos también necesitan un plan de gestión claro. El tratamiento primario y biológico puede generar sólidos significativos. Los diseñadores deben considerar el espesamiento, deshidratación, almacenamiento, transporte y disposición final.
La guía de la EPA para sistemas de reutilización confiables también destaca la redundancia de bombas, filtros, cuencas y otras unidades críticas.
Una lista de verificación práctica de diseño
Antes de finalizar un proyecto, sugerimos verificar estos puntos:
Fuente de agua cruda y cambios estacionales
Caudal promedio y máximo
Capacidad futura
Requisitocalidad del agua
Contaminantes objetivo
Tren de tratamiento
Selección química
Método de desinfección
Carga hidráulica
Volumen del tanque
Tiempo de retención
Tasa de carga del filtro
Capacidad de servicio y reserva de la bomba
Producción de lodos
Consumo de energía
Instrumentación
Acceso de mantenimiento
Requisitos de seguridad
Espacio de expansión
La idea clave es simple: diseñar el proceso alrededor del agua, no alrededor de un catálogo de máquinas.
Reflexiones finales sobre el diseño de plantas
Entonces,qué planta de tratamiento de agua¿Qué diseño funciona mejor? Creemos que la respuesta depende de tres fundamentos: la calidad del agua, el caudal y los objetivos de tratamiento.
Una buena planta equilibra la capacidad con el rendimiento del proceso. Utiliza la línea de tratamiento adecuada y deja suficiente flexibilidad para cambios futuros. También protege a los operadores de complejidades innecesarias.
Para agua potable, aguas residuales y procesos industriales, se aplica el mismo principio. Primero, comprender el agua. Luego, definir el objetivo. Finalmente, seleccionar y conectar los procesos de tratamiento que puedan alcanzarlo de manera confiable.
Una planta bien diseñada debería realizar su trabajo silenciosamente cada día. Cuando los operadores apenas notan el sistema, solemos considerarlo una buena señal.
